Las válvulas de control direccional (DCV) son los principales mecanismos de enrutamiento de fluidos en maquinaria móvil que opera hasta 31,5 MPa (315 bar). Seleccionar la arquitectura de válvula correcta, ya sea monobloque o seccional, y hacer coincidir la presión del sistema, la configuración del circuito, el caudal nominal y el modo de actuación es vital para garantizar el máximo rendimiento de la máquina, la seguridad del operador y la eficiencia energética.

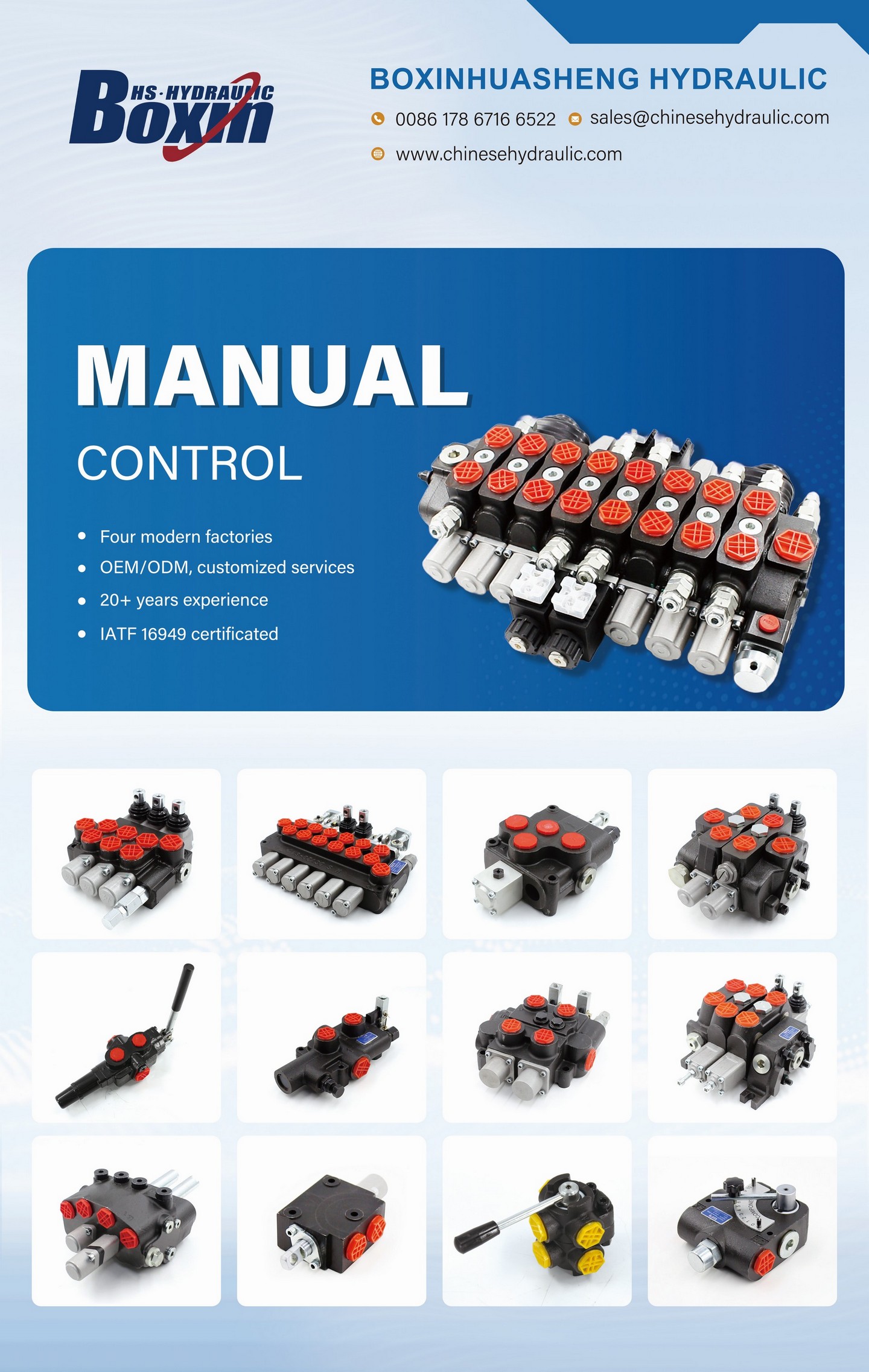

Figura 1: Válvulas de control direccional hidráulicas seccionales y monobloque Boxinhuasheng para la selección de equipos OEM.
1. Comprensión de las configuraciones de centro abierto frente a las de centro cerrado
Los sistemas hidráulicos móviles utilizan diseños de circuito de centro abierto o de centro cerrado, lo que dicta el tipo de válvula de control direccional requerida:
- Sistemas de centro abierto (bombas de desplazamiento fijo): Cuando todos los carretes están en punto muerto, el fluido fluye libremente desde la galería de entrada de la bomba de regreso al tanque de aceite hidráulico bajo una presión de espera mínima (normalmente de 0,2 a 0,5 MPa). Esta configuración es muy popular en tractores agrícolas, vehículos utilitarios municipales y plataformas elevadoras ligeras debido a su simplicidad mecánica, confiabilidad y rentabilidad. Sin embargo, los sistemas de centro abierto generan calor de reserva constante si el flujo de la bomba es alto.
- Sistemas de centro cerrado (bombas de desplazamiento variable): En la posición neutral, el flujo de la bomba está bloqueado en la entrada del carrete de la válvula. La presión del sistema aumenta hasta un umbral de presión de espera, lo que indica a la bomba variable que se desplace hasta el modo de espera de flujo cero. Esta configuración es estándar en excavadoras de servicio pesado, estabilizadores de grúa, maquinaria de minería y sistemas de detección de carga donde la conservación de energía es primordial.
2. Sistemas de control proporcional dinámico con detección de carga (LS)
Los equipos móviles modernos exigen el control simultáneo de múltiples actuadores que funcionan bajo cargas variables. Las válvulas estándar sufren interacciones de flujo (el actuador con la carga más baja recibe la mayor cantidad de flujo).Válvulas proporcionales con detección de carga (LS)supere esto detectando la presión de carga más alta y enviando una señal de retroalimentación al compensador de la bomba, ajustando la salida de la bomba para que coincida con los requisitos de flujo exactos más un margen de presión diferencial constante (ΔP de 1,5 a 2,0 MPa). Los compensadores posteriores al carrete (también conocidos como sistemas de flujo compartido o LUDV) garantizan que, si se alcanza el límite de flujo de la bomba, todos los actuadores desaceleren proporcionalmente en lugar de detener la función de carga pesada.
| Parámetros técnicos | Serie monobloque P40 | Serie monobloque P80 | Serie seccional Z50/Z80 |
|---|---|---|---|
| Caudal nominal | 40 L/min (11 GPM) | 80 L/min (21 GPM) | 50 / 80 L/min |
| Presión máxima de funcionamiento | 25 MPa (250 barras) | 25 MPa (250 barras) | 31,5 MPa (315 barras) |
| Espacio libre para bruñir el orificio | 0,006 - 0,010 milímetros | 0,008 - 0,012 milímetros | 0,006 - 0,009 milímetros |
| Fundición de vivienda | Hierro dúctil QT500-7 | Hierro dúctil QT500-7 | QT500-7 / Fundición de alta resistencia |
3. Dimensionamiento de caudales y coeficientes de caída de presión
La selección de una válvula de tamaño insuficiente provoca altas velocidades del fluido, lo que provoca caídas de presión excesivas (ΔP), sobrecalentamiento local del aceite, degradación por cizallamiento del fluido y desperdicio de combustible. Por el contrario, una válvula sobredimensionada aumenta el costo, el peso y reduce el control de dosificación fina. Los arquitectos del sistema deben calcular la caída de presión a través del carrete utilizando la ecuación de flujo de orificio estándar:
Q = C_d × A × √( 2 × ΔP / ρ )
Dóndeqes el caudal,Cdes el coeficiente de descarga,Aes el área del orificio de apertura,ΔPes la caída de presión, yρes la densidad del aceite. Mantener las velocidades específicas del carrete por debajo de 5 a 6 m/s a caudales nominales ayuda a mantener la estabilidad térmica.
Figura 2: Mecanizado CNC de precisión y bruñido con diamante para cuerpos de válvulas de control direccional en la planta de Boxinhuasheng.
4. Configuraciones de carrete y modos de actuación
Dependiendo del tipo de actuador (cilindros de simple efecto o de doble efecto), los carretes se clasifican en:
- Tipo A (doble efecto): Dirige el flujo al Puerto A y al Puerto B de forma independiente. Se utiliza para accionar motores hidráulicos y cilindros de doble efecto.
- Tipo D (simple efecto): Dirige el flujo al puerto A, mientras que el puerto B está bloqueado. Se utiliza para volquetes de volquetes y elevadores de simple efecto.
- Carrete flotante (4 posiciones): Conecta el puerto A y el puerto B al tanque, lo que permite que las hojas de arado o los cargadores se desplacen libremente sobre terreno irregular.
Los modos de actuación varían desde palancas manuales simples y controles de cable tipo joystick de doble eje hasta cámaras de cambio neumáticas, cilindros piloto hidráulicos y solenoides electrohidráulicos proporcionales (EHP) de 12 V/24 V con control de modulación de ancho de pulso (PWM).
5. Control de calidad interno y solidez de fabricación de Boxinhuasheng
En Boxinhuasheng Hydraulic Technology Co., Ltd., combinamos más de 25 años de ingeniería de energía hidráulica con herramientas de fabricación avanzadas. En nuestro campus de 68.000 m² en Qingzhou, China, operamos más de 260 máquinas CNC de alta precisión y centros verticales de bruñido con diamante. Las tolerancias entre el carrete y el orificio se controlan estrictamente dentro de 2 micrones. Cada válvula direccional se somete a pruebas de simulación de carga de trabajo al 100 %, verificación de la configuración de la válvula de alivio y comprobaciones de fugas internas en más de 30 bancos de pruebas automatizados según los estándares de calidad de grado automotriz IATF 16949.
