Dentro de nuestro proceso de fabricación de componentes hidráulicos

Introducción

Los componentes hidráulicos funcionan como los sistemas muscular y nervioso de maquinaria móvil pesada, equipos agrícolas y maquinaria industrial. En aplicaciones de alta presión donde las presiones operativas alcanzan habitualmente los 31,5 MPa (315 bar) y la velocidad del flujo de aceite requiere una medición precisa, la falla de los componentes no es sólo un inconveniente: provoca un tiempo de inactividad catastrófico del sistema y costosas reparaciones en el campo.

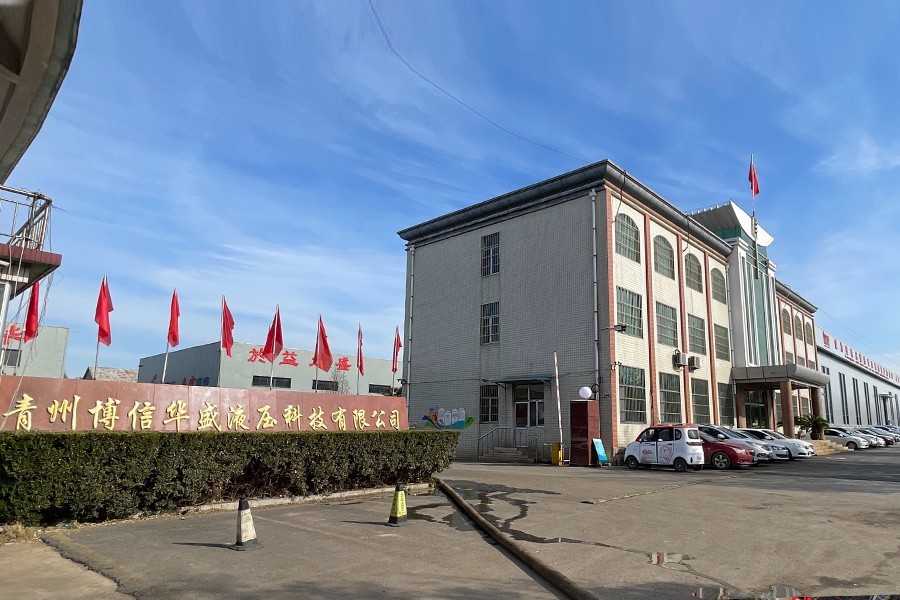

En Boxinhuasheng Hydraulic Technology Co., Ltd., operamos bajo un principio de ingeniería fundamental: la confiabilidad operativa se forja en la fábrica. Fundada en 2001, Boxinhuasheng ha pasado más de 25 años perfeccionando técnicas de fabricación hidráulica de alta precisión en nuestro campus de producción de 68.000 m². Utilizando cuatro instalaciones de fabricación especializadas equipadas con más de 260 máquinas CNC avanzadas, 30 líneas de montaje y 30 bancos de pruebas dedicados, nuestra capacidad de producción anual supera los 1,5 millones de unidades.

Este artículo proporciona un desglose de ingeniería de nuestro flujo de trabajo de fabricación de seis etapas, que ilustra cómo las tolerancias precisas, la metalurgia avanzada, la limpieza automatizada y las pruebas de simulación de carga de trabajo al 100 % ofrecen válvulas de control direccional hidráulico, válvulas monobloque, válvulas seccionales, bombas de engranajes y unidades de toma de fuerza (PTO) duraderas para fabricantes de equipos originales (OEM) en más de 80 países.

Fase 1: Selección metalúrgica y preparación de materia prima de precisión.

La integridad estructural de cualquier cuerpo de válvula de control direccional hidráulico o carcasa de bomba de engranajes depende completamente de la estructura del grano, la resistencia a la tracción y la homogeneidad metalúrgica. Los cuerpos hidráulicos de alta presión están sujetos a tensiones mecánicas cíclicas y cavitación de fluidos. Las piezas fundidas de calidad inferior contienen microporosidad o inclusiones que se rompen bajo picos de presión que exceden los valores nominales.

Boxinhuasheng aplica estrictas especificaciones de materiales entrantes para todas las piezas fundidas en bruto y barras de acero:

1. Selección de fundición de hierro dúctil: Para cuerpos de válvulas sujetos a presiones de hasta 31,5 MPa, se especifica hierro dúctil de alta calidad (equivalente a QT500-7/GGG50). El hierro dúctil proporciona una alta resistencia a la tracción (mínimo 500 MPa) combinada con una excepcional resistencia a la fatiga y amortiguación de vibraciones.
2. Acero de aleación especializado para carretes: Los carretes de las válvulas y los ejes de las bombas están forjados con aceros de aleación de alta resistencia (como 20CrMnTi o 40Cr), lo que ofrece una tenacidad óptima del núcleo después de la cementación o el endurecimiento por inducción.
3. Verificación espectrométrica: Las materias primas se someten a espectrometría de emisión óptica para verificar las proporciones elementales de carbono, silicio, manganeso y magnesio, eliminando lotes que se desvían de las tolerancias de estabilidad dimensional durante el procesamiento térmico.

Fase 2: Mecanizado CNC de alta precisión y bruñido con diamante

La conversión de piezas fundidas en bruto en colectores hidráulicos diseñados con precisión requiere capacidades de mecanizado CNC de múltiples ejes capaces de mantener tolerancias dimensionales submicrónicas.

Dentro de nuestras instalaciones de mecanizado especializadas, más de 260 máquinas de producción, incluidos centros de mecanizado horizontales (HMC) de alta velocidad, tornos CNC de husillos múltiples y rectificadoras internas, ejecutan operaciones de corte críticas:

• Fresado de cuerpos de válvulas de ejes múltiples: Los HMC de alta rigidez mecanizan puertos externos (roscas SAE, G o NPT), caras de montaje y galerías internas en una única configuración para eliminar errores de sujeción y garantizar la concentricidad geométrica.
• Pulido de diamante del orificio del carrete: El diámetro interior de una válvula hidráulica debe lograr una redondez, cilindricidad y acabado superficial extremos. Utilizando máquinas bruñidoras de diamante verticales especializadas, los orificios internos se terminan con una tolerancia diametral dentro de 0,002 mm (2 micrones) con una rugosidad superficial de Ra< 0.2 µm. This micro-finish minimizes internal fluid slippage while preserving micro-oil films for lubrication.
• Mecanizado de microranuras y perfiles de carrete: Las muescas dosificadoras del carrete, responsables de la distribución proporcional del flujo y la transición del carrete sin golpes, están perfiladas en rectificadoras de carrete CNC de alta precisión.

+-------------------------------------------------------------------------+
|                  Métricas de bruñido de precisión de Boxinhuasheng |
+------------------------------+------------------------------------------+
| Parámetro | Especificación de fabricación |
+------------------------------+------------------------------------------+
| Cilindricidad del orificio | < 0,002 mm (2 µm) |
| Redondez del orificio | < 0,0015 mm (1,5 µm) |
| Rugosidad superficial (Ra) | Ra < 0,2 µm |
| Espacio libre entre el carrete y el orificio | 0,006 mm - 0,012 mm (juego controlado)|
+------------------------------+------------------------------------------+

Fase 3: Tratamiento Térmico e Ingeniería de Superficies con Microacabados

Una causa principal de rayado prematuro del carrete de la válvula y fuga de fluido es el desgaste localizado causado por la contaminación por partículas sólidas en el fluido hidráulico. Para resistir la abrasión mecánica y el desgaste, los componentes móviles críticos se someten a tratamientos térmicos y superficiales especializados.

• Carburación y enfriamiento: Los carretes de las válvulas y los ejes de las bombas de engranajes se someten a una carburación con gas controlada por computadora seguida de un enfriamiento con aceite, lo que crea una capa de carcasa profundamente endurecida (58-62 HRC) al tiempo que mantiene un núcleo resistente y amortiguador.
• Rectificado sin centros y cromado duro: Los carretes se rectifican sin centros a dimensiones submicrónicas antes de recibir un tratamiento de nitruración o cromado duro opcional, lo que garantiza resistencia a la corrosión en entornos agrícolas y marítimos hostiles.
• Desbarbado térmico y ultrasónico automatizado: Las rebabas microscópicas que quedan dentro de las galerías internas de aceite durante el mecanizado pueden desprenderse durante la operación y provocar el agarrotamiento de la válvula. Boxinhuasheng utiliza sistemas de desbarbado por energía térmica (TEM) y lavado ultrasónico multifrecuencia para erradicar las microrebabas internas dentro de pasajes internos complejos.

Fase 4: Control de contaminación y limpieza ultrasónica de precisión en varias etapas

Las válvulas de control direccional mecánicas y electrohidráulicas modernas funcionan con holguras más pequeñas que un grano de polvo. La limpieza operativa es fundamental para evitar la adherencia del carrete y el deterioro prematuro del sello.

Nuestras líneas de producción incorporan un sistema automatizado de limpieza ultrasónica acuosa y con disolventes de 5 etapas:

1. Limpieza por cavitación bruta: Las ondas ultrasónicas de alta potencia y baja frecuencia eliminan virutas de mecanizado, refrigerantes y aceites de corte pesados.
2. Lavado ultrasónico fino: Los transductores multidireccionales penetran en puertos roscados ciegos y galerías de medición internas.
3. Enjuague con agua desionizada: Elimina los tensioactivos químicos residuales, evitando la oxidación microscópica.
4. Secado al vacío: Vaporiza la humedad de los poros microscópicos en cuestión de segundos.
5. Verificación de limpieza de partículas: Los componentes limpios se toman muestras de acuerdo con los estándares de limpieza ISO 4406, lo que garantiza que los niveles de contaminación cumplan con los estrictos requisitos del OEM antes del ensamblaje.

Fase 5: Integración de la línea de montaje estandarizada

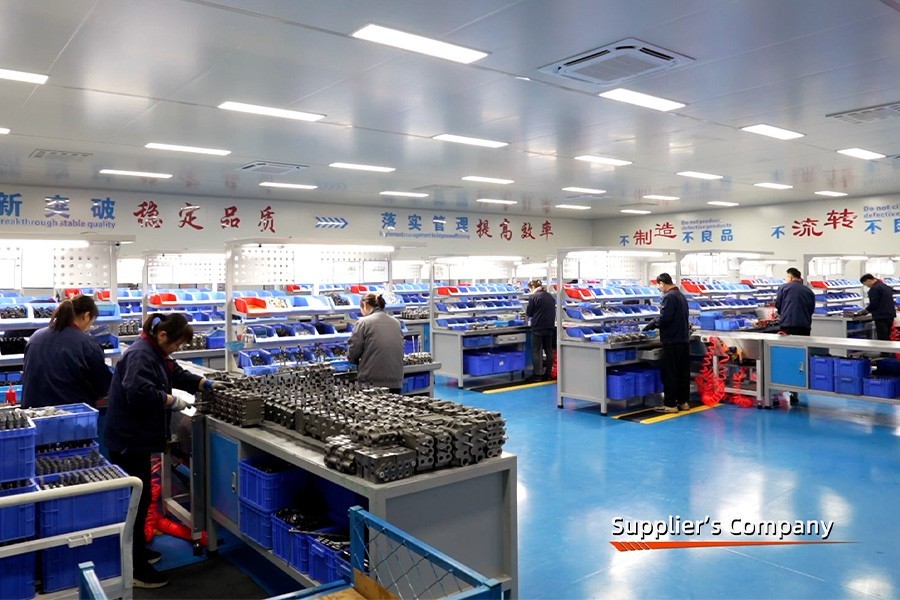

Nuestras operaciones de ensamblaje se llevan a cabo en más de 30 líneas de ensamblaje especializadas con más de 400 trabajadores calificados guiados por 35 ingenieros hidráulicos senior.

Los procesos de montaje siguen rígidos procedimientos operativos estándar (POE):

• Control del entorno de sala limpia: La inserción crítica del carrete y la colocación del sello se llevan a cabo en bahías de ensamblaje con presión positiva y clima controlado.
• Control de par de precisión: Las válvulas de alivio roscadas, las válvulas de retención y los sujetadores de tapas de extremo se aprietan utilizando aprietatuercas eléctricos calibrados con registro digital de ángulo de torsión para evitar la distorsión del cuerpo.
• Instalación estandarizada de juntas tóricas y sellos: Los sellos de NBR (nitrilo) o FKM (Viton) de alta calidad se lubrican con fluido hidráulico filtrado antes de la instalación para evitar la extrusión o el mordisco durante el montaje.

Fase 6: Pruebas de simulación de carga de trabajo al 100% y garantía de calidad final

De acuerdo con nuestro sistema de gestión de calidad IATF 16949 y protocolos de fabricación verificados por SGS,Cada componente hidráulico que sale de Boxinhuasheng se somete a pruebas de simulación de carga de trabajo al 100%.en nuestros más de 30 bancos de pruebas especializados. No dependemos del muestreo por lotes; Es obligatoria la verificación 100% de final de línea.

+-------------------------------------------------------------------------+
|                PROTOCOLO DE PRUEBA DE SIMULACIÓN DE FIN DE LÍNEA 100% |
+-----------------------+-------------------------------------------------+
| Procedimiento de prueba | Objetivo de verificación |
+-----------------------+-------------------------------------------------+
| Prueba de presión de prueba | Presión máxima de funcionamiento 1,5x (hasta 45 MPa) |
| Prueba de fuga interna | Medición de microlitros/min en todos los carretes |
| Fuerza de cambio de carrete | Actuación mecánica/neumática/hidráulica |
| Prueba de ajuste del relieve | Precisión de la presión de apertura y reinicio (±2%) |
| Prueba de clasificación de flujo | Validación de la curva de presión diferencial vs flujo |
+-----------------------+-------------------------------------------------+

Después de pasar con éxito las pruebas, los componentes se secan, se tapan con tapones protectores de plástico para los puertos, se rocían con aceite antioxidante y se empaquetan en cajas protectoras de madera personalizadas o cajas de cartón resistentes para la exportación global.

Consideraciones del comprador: evaluación de las capacidades de la fábrica para contratos OEM

Cuando los equipos de adquisiciones globales seleccionan un fabricante de componentes hidráulicos, la evaluación de las instalaciones de fabricación va más allá de revisar las cotizaciones de precios unitarios. Los OEM internacionales deben evaluar la profundidad de fabricación, los marcos de gestión de calidad y la capacidad escalable.

Los criterios clave para evaluar un socio fabricante de sistemas hidráulicos incluyen:

• Capacidades de mecanizado internas: ¿El proveedor controla las operaciones internas de pulido y rectificado, o subcontrata los pasos de tolerancia críticos a terceros? El procesamiento interno garantiza un control dimensional consistente.
• Rigor de las pruebas: ¿El fabricante ejecuta el 100 % de las pruebas de final de línea para detectar fugas internas o se basa en un muestreo estadístico?
• Escalabilidad de capacidad: Con 68.000 m² de espacio de taller y 1,5 millones de unidades de producción anual, Boxinhuasheng proporciona estabilidad de suministro a largo plazo para líneas de producción de gran volumen de carroceros de tractores, excavadoras y camiones.
• Trazabilidad y Certificación: La certificación integral IATF 16949 y la verificación de auditoría de fábrica de SGS garantizan la trazabilidad completa del lote, desde los números de fundición sin procesar hasta los informes de prueba finales.

Conclusión

La fabricación de componentes hidráulicos de precisión es una disciplina de ingeniería definida por tolerancias submicrónicas, metalurgia controlada y rigurosa garantía de calidad. Al integrar más de 260 máquinas CNC, limpieza automatizada de 5 etapas y pruebas de carga de trabajo del 100% en más de 30 bancos de pruebas, Boxinhuasheng Hydraulic Technology Co., Ltd. proporciona válvulas direccionales hidráulicas, bombas de engranajes y unidades de PTO confiables diseñadas para aplicaciones globales exigentes.

Para consultas de ingeniería OEM personalizadas, dibujos técnicos o cotizaciones de producción en volumen, comuníquese con nuestro equipo de ingeniería directamente alwww.chinesehydraulic.com.
